Bộ Lập Trình PLC: Bật Mí "Bộ Não" Của Nhà Máy Thông Minh

Ngày đăng: 20-06-2025, 1:49 pm

Việc vận hành các hệ thống phức tạp, đòi hỏi độ chính xác và ổn định tuyệt đối đã đặt ra một thách thức lớn, và lời giải đáp toàn diện nhất chính là bộ lập trình PLC.

Thiết bị này đóng vai trò như một bộ não trung tâm, điều khiển mọi hoạt động của dây chuyền một cách thông minh và linh hoạt. Việc hiểu rõ từ A đến Z về bộ lập trình PLC, từ khái niệm, cấu tạo, ứng dụng cho đến cách lựa chọn và vận hành, chính là chìa khóa vàng giúp doanh nghiệp mở ra cánh cửa đến với nhà máy thông minh, tối ưu hóa hiệu suất và nâng cao năng lực cạnh tranh.

Bộ lập trình PLC là gì? Nền tảng của tự động hóa công nghiệp

Trước khi đi sâu vào các ứng dụng phức tạp, chúng ta cần nắm vững những khái niệm cơ bản nhất về trái tim của mọi hệ thống tự động hóa. Đây là thành phần đã thay đổi hoàn toàn bộ mặt của ngành công nghiệp sản xuất, thay thế các tủ điện rơ-le cồng kềnh, thiếu linh hoạt bằng một giải pháp nhỏ gọn, mạnh mẽ và có khả năng lập trình vô hạn.

1. Định nghĩa bộ điều khiển logic khả trình plc

PLC (Programmable Logic Controller) hay bộ điều khiển logic khả trình PLC là một thiết bị vi xử lý chuyên dụng được thiết kế để hoạt động bền bỉ trong môi trường công nghiệp khắc nghiệt (như nhiệt độ cao, rung động, nhiễu điện từ). Nhiệm vụ cốt lõi của nó là tự động hóa các quy trình cơ điện thông qua một chương trình được lưu trong bộ nhớ.

Nó hoạt động theo một chu trình khép kín:

Nhận tín hiệu đầu vào (Input): Thu thập dữ liệu từ các cảm biến (nhiệt độ, áp suất), công tắc, nút nhấn.
Thực thi chương trình (Program Execution): CPU xử lý các tín hiệu này dựa trên logic đã được lập trình sẵn (ví dụ: NẾU nhiệt độ > 100°C THÌ bật quạt làm mát).
Gửi tín hiệu đầu ra (Output): Ra lệnh điều khiển các thiết bị chấp hành như động cơ, xi lanh, van điện từ, đèn báo.

Nhờ đó, một bộ lập trình PLC có thể điều phối hàng trăm, thậm chí hàng nghìn thiết bị hoạt động đồng bộ với độ chính xác đến từng mili giây.

2. Cấu tạo cốt lõi của một bộ điều khiển plc

Để thực hiện các nhiệm vụ phức tạp, một bộ điều khiển PLC tiêu chuẩn được cấu thành từ nhiều thành phần hoạt động nhịp nhàng với nhau. Mỗi bộ phận đều đóng một vai trò không thể thiếu trong việc đảm bảo hệ thống vận hành ổn định và tin cậy.

Bộ xử lý trung tâm (CPU): Là bộ não của PLC, chịu trách nhiệm đọc và thực thi chương trình, xử lý thuật toán, quản lý bộ nhớ và truyền thông. Tốc độ CPU quyết định trực tiếp đến hiệu năng của hệ thống.
Bộ nhớ (Memory): Bao gồm bộ nhớ chương trình (lưu trữ logic điều khiển) và bộ nhớ dữ liệu (lưu trữ trạng thái các I/O, giá trị của timer, counter).
Module Input/Output (I/O): Là cổng giao tiếp giữa PLC và thế giới bên ngoài. Module Input đọc tín hiệu từ cảm biến, trong khi Module Output gửi tín hiệu đến thiết bị chấp hành.
Nguồn cấp (Power Supply): Chuyển đổi nguồn điện xoay chiều (AC) thành nguồn một chiều (DC) ổn định (thường là 24VDC) để cấp cho PLC và các module liên quan.
Module truyền thông (Communication): Cho phép PLC giao tiếp với các thiết bị khác như màn hình HMI, hệ thống SCADA, máy tính, biến tần hoặc các PLC khác qua các chuẩn công nghiệp như PROFINET, Ethernet/IP, Modbus.

Dưới đây là bảng mô tả chi tiết chức năng của từng thành phần:

Thành phần	Chức năng chính	Vai trò trong hệ thống
CPU (Central Processing Unit)	Đọc, xử lý và thực thi chương trình logic.	Bộ não điều khiển, ra quyết định.
Bộ nhớ (Memory)	Lưu trữ hệ điều hành, chương trình ứng dụng và dữ liệu vận hành.	Không gian lưu trữ cho "trí tuệ" của PLC.
Module Input	Nhận tín hiệu từ cảm biến, nút nhấn và chuyển đổi cho CPU.	"Giác quan" của PLC, thu thập thông tin.
Module Output	Gửi lệnh điều khiển đến động cơ, van, đèn báo.	"Cánh tay" của PLC, thực thi hành động.
Nguồn cấp (Power Supply)	Cung cấp nguồn điện ổn định, chống nhiễu.	Trái tim cung cấp năng lượng sống.
Module truyền thông	Kết nối, trao đổi dữ liệu với các thiết bị khác.	"Cơ quan giao tiếp" của PLC.

3. Nguyên lý hoạt động tuần hoàn

PLC hoạt động dựa trên một chu kỳ quét (scan cycle) lặp đi lặp lại liên tục với tốc độ rất cao. Chu trình này đảm bảo rằng PLC luôn cập nhật trạng thái hệ thống và phản ứng một cách nhanh chóng.

Read Inputs: PLC đọc trạng thái của tất cả các đầu vào và lưu vào bộ nhớ đệm.
Execute Program: CPU thực thi chương trình logic từ dòng lệnh đầu tiên đến dòng cuối cùng, sử dụng dữ liệu đầu vào vừa đọc.
Update Outputs: Dựa trên kết quả thực thi chương trình, PLC cập nhật trạng thái của tất cả các đầu ra.
Housekeeping/Communications: PLC thực hiện các tác vụ nền như chẩn đoán lỗi, giao tiếp với các thiết bị khác.

Quá trình này diễn ra hàng nghìn lần mỗi giây, tạo ra một hệ thống điều khiển gần như thời gian thực.

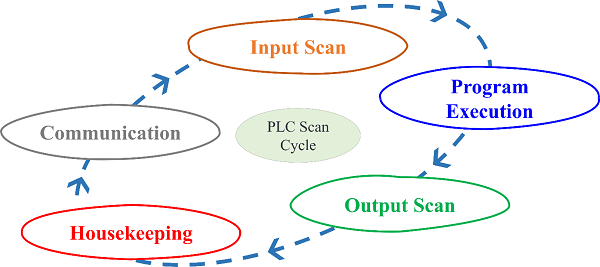

Sơ đồ chu kỳ quét của PLC

Vai trò và ứng dụng PLC trong các ngành công nghiệp hiện đại

Sự linh hoạt và mạnh mẽ của PLC đã giúp nó trở thành một công cụ không thể thiếu, có mặt trong hầu hết mọi lĩnh vực sản xuất và tự động hóa. Các ứng dụng PLC ngày càng đa dạng, từ những cỗ máy đơn lẻ đến các nhà máy thông minh được kết nối toàn diện.

1. Tự động hóa dây chuyền sản xuất

Đây là lĩnh vực ứng dụng PLC phổ biến nhất. Trong một nhà máy sản xuất ô tô, PLC điều khiển robot hàn, dây chuyền sơn, hệ thống lắp ráp. Trong ngành thực phẩm và đồ uống, nó điều khiển hệ thống chiết rót, đóng nắp, dán nhãn và đóng gói sản phẩm. Việc sử dụng PLC giúp tăng năng suất, cải thiện độ đồng nhất của sản phẩm và giảm thiểu sai sót do con người.

2. Giám sát và điều khiển quá trình (SCADA/HMI)

PLC không chỉ điều khiển mà còn giám sát. Khi kết hợp với màn hình HMI (Human-Machine Interface), người vận hành có thể dễ dàng theo dõi trạng thái máy móc, cài đặt thông số và xử lý cảnh báo ngay tại chỗ. Ở quy mô lớn hơn, PLC gửi toàn bộ dữ liệu vận hành về hệ thống SCADA (Supervisory Control and Data Acquisition). Tại đây, người quản lý có thể giám sát toàn bộ nhà máy từ phòng điều khiển trung tâm. Tủ điện điều khiển (PLC control panel) chính là nơi chứa PLC và các thiết bị phụ trợ, được thiết kế để bảo vệ chúng khỏi các tác động của môi trường và đảm bảo an toàn vận hành.

3. Các ngành nghề tiêu biểu có ứng dụng plc rộng rãi

Xử lý nước và nước thải: Điều khiển hệ thống bơm, van, máy khuấy và giám sát các chỉ số chất lượng nước như pH, DO.
Ngành dệt may: Lập trình và điều khiển các máy dệt, máy nhuộm hoạt động theo các chu trình phức tạp với độ chính xác cao.
Quản lý tòa nhà thông minh (BMS): Điều khiển hệ thống chiếu sáng, điều hòa không khí (HVAC), hệ thống báo cháy và an ninh.
Năng lượng tái tạo: Giám sát và tối ưu hóa hiệu suất của các trang trại điện gió và điện mặt trời.
Ngành xi măng, sắt thép: Điều khiển các quy trình khắc nghiệt như lò nung, máy nghiền, hệ thống vận chuyển nguyên vật liệu.

Hướng dẫn lựa chọn và lập trình PLC (PLC Programming) hiệu quả

Việc lựa chọn đúng một bộ lập trình PLC phù hợp với yêu cầu và định hướng phát triển là một quyết định chiến lược, ảnh hưởng trực tiếp đến chi phí đầu tư, hiệu quả vận hành và khả năng bảo trì trong tương lai.

1. Tiêu chí quan trọng khi chọn mua bộ điều khiển plc

Số lượng và loại I/O: Xác định chính xác số lượng tín hiệu đầu vào/ra (Digital/Analog) cần thiết cho ứng dụng. Luôn tính toán dự phòng ít nhất 20-30% cho các nhu cầu mở rộng sau này.
Tốc độ xử lý và bộ nhớ: Các ứng dụng yêu cầu tốc độ cao như điều khiển chuyển động (motion control) hay xử lý ảnh công nghiệp (machine vision) đòi hỏi CPU mạnh và bộ nhớ lớn.
Khả năng mở rộng (Scalability): Lựa chọn các dòng PLC có khả năng gắn thêm các module mở rộng (I/O, truyền thông, module chức năng đặc biệt) để không bị giới hạn khi quy mô hệ thống tăng lên.
Chuẩn truyền thông: Đảm bảo PLC hỗ trợ các giao thức mạng công nghiệp mà bạn đang sử dụng hoặc dự định sử dụng (ví dụ: PROFINET, Modbus TCP/IP, EtherCAT).
Phần mềm lập trình và hỗ trợ: Một phần mềm lập trình trực quan, mạnh mẽ và một cộng đồng người dùng lớn sẽ giúp quá trình phát triển và gỡ lỗi trở nên dễ dàng hơn rất nhiều. Hỗ trợ kỹ thuật từ nhà cung cấp cũng là một yếu tố quan trọng.

2. Tổng quan về lập trình plc programming cho người mới

PLC Programming là quá trình tạo ra một bộ quy tắc (chương trình) để PLC thực thi. Mặc dù có vẻ phức tạp, nhưng nguyên tắc cơ bản khá dễ tiếp cận. Quá trình này thường bao gồm các bước:

Phân tích yêu cầu: Hiểu rõ quy trình cần tự động hóa.
Thiết kế logic: Vẽ ra sơ đồ thuật toán hoặc logic điều khiển.
Viết mã lệnh (Coding): Sử dụng các ngôn ngữ lập trình PLC để hiện thực hóa logic.
Nạp chương trình và Gỡ lỗi (Download & Debug): Tải chương trình vào PLC và kiểm tra, sửa lỗi để hệ thống chạy đúng.

3. Các ngôn ngữ lập trình plc phổ biến theo chuẩn IEC 61131-3

Tiêu chuẩn quốc tế IEC 61131-3 định nghĩa các ngôn ngữ lập trình chính, giúp tạo ra sự đồng nhất giữa các hãng sản xuất khác nhau.

Ladder Diagram (LD): Ngôn ngữ dạng đồ họa, mô phỏng lại sơ đồ mạch rơ-le điện. Đây là ngôn ngữ phổ biến và dễ học nhất, đặc biệt với những người có nền tảng về điện.
Function Block Diagram (FBD): Cũng là ngôn ngữ đồ họa, lập trình bằng cách kết nối các khối chức năng (AND, OR, Timer, Counter) với nhau, rất trực quan cho các thuật toán điều khiển quá trình.
Structured Text (ST): Ngôn ngữ dạng văn bản, có cú pháp tương tự như Pascal hay C. ST rất mạnh mẽ cho các phép toán phức tạp, xử lý chuỗi và các vòng lặp, điều mà LD và FBD khó thực hiện. Việc thành thạo PLC Programming với ST mang lại lợi thế lớn trong các dự án phức tạp.

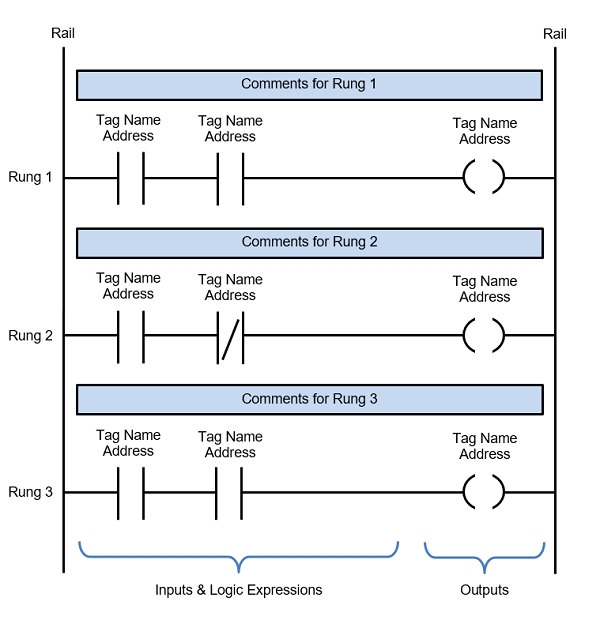

Ngôn ngữ lập trình PLC LAD/LD

Khám phá các loại PLC Siemens – Thương hiệu hàng đầu thế giới

Khi nói đến PLC, Siemens luôn là một trong những cái tên được nhắc đến đầu tiên với dải sản phẩm SIMATIC chất lượng cao, đáp ứng mọi quy mô ứng dụng. Việc tìm hiểu về các loại PLC Siemens sẽ giúp bạn có cái nhìn thực tế hơn về thị trường.

Bảng tổng hợp các dòng plc siemens phổ biến

bảng dưới đây tóm tắt các đặc điểm chính để bạn dễ dàng tham khảo.

Dòng PLC	Đối tượng ứng dụng	Đặc điểm nổi bật
SIMATIC S7-200 SMART	Các máy móc đơn giản, dự án nhỏ.	Chi phí tối ưu, dễ sử dụng, nhỏ gọn.
PLC Siemens S7-1200	Nhà máy, dây chuyền quy mô nhỏ và vừa.	Linh hoạt, module, tích hợp PROFINET, TIA Portal.
Siemens SIMATIC S7-300	Hệ thống quy mô vừa và lớn, yêu cầu độ tin cậy cao.	Bền bỉ, mạnh mẽ, module đa dạng.
Siemens S7-400	Hệ thống cực lớn, phức tạp, yêu cầu an toàn và hiệu suất tối đa.	Hiệu năng đỉnh cao, hỗ trợ dự phòng nóng (Redundancy).
SIMATIC S7-1500 (Thế hệ mới)	Kế thừa S7-300/400, ứng dụng từ vừa đến lớn.	Hiệu suất vượt trội, tích hợp nhiều công nghệ mới.

Bảo trì, xử lý sự cố và nâng cấp hệ thống PLC

Vòng đời của một hệ thống tự động hóa không chỉ dừng lại ở việc lắp đặt. Quá trình vận hành, bảo trì và nâng cấp đóng vai trò quyết định đến sự ổn định và tuổi thọ của hệ thống.

1. Các lỗi thường gặp và cách khắc phục

Lỗi phần cứng: Thường được chỉ báo bằng đèn LED trên CPU hoặc module (đèn SF - System Fault, BF - Bus Fault). Nguyên nhân có thể do mất nguồn, hỏng module I/O, lỗi kết nối. Cần kiểm tra nguồn cấp, siết lại các đầu nối và thay thế module nếu cần.
Lỗi phần mềm: Chương trình chạy sai logic, gây ra hoạt động không mong muốn. Cần kết nối máy tính với PLC, sử dụng chế độ giám sát (monitoring) để theo dõi và tìm ra đoạn mã lệnh gây lỗi. Việc sao lưu chương trình định kỳ là cực kỳ quan trọng.

2. Tầm quan trọng của tủ điện điều khiển (plc control panel)

PLC control panel không chỉ là một cái vỏ hộp. Nó được thiết kế để bảo vệ PLC khỏi bụi bẩn, độ ẩm, nhiễu điện từ và đảm bảo an toàn cho người vận hành. Việc bảo trì tủ điện bao gồm:

Vệ sinh định kỳ, đảm bảo quạt thông gió hoạt động tốt.
Kiểm tra và siết lại các đầu nối (terminal) để tránh move, phóng điện.
Đảm bảo tủ luôn được đóng kín.

3. Lập kế hoạch bảo trì và nâng cấp hiệu quả

Thay vì đợi sự cố xảy ra, doanh nghiệp nên xây dựng một kế hoạch bảo trì phòng ngừa (preventive maintenance). Khi hệ thống không còn đáp ứng được yêu cầu mở rộng sản xuất hoặc công nghệ đã lỗi thời, việc nâng cấp là cần thiết. Quá trình này cần được lên kế hoạch chi tiết để giảm thiểu thời gian dừng máy, đảm bảo quá trình chuyển đổi diễn ra suôn sẻ.

Để được tư vấn chi tiết hơn về giải pháp bộ lập trình PLC phù hợp nhất với yêu cầu sản xuất của bạn, đừng ngần ngại liên hệ ngay với đội ngũ chuyên gia của chúng tôi để nhận được sự hỗ trợ chuyên nghiệp và hiệu quả.
