| Hệ thống |
Xử lý |
• Bộ xử lý Intel® Core™ i7-6600U tích hợp (Bộ nhớ đệm 4M, lên đến 3.40 GHz, TDP 15W)
• Bộ xử lý Intel® Core™ i5-6300U tích hợp (Bộ nhớ đệm 3M, lên đến 3.00 GHz, TDP 15W)
• Bộ xử lý Intel® Core™ i3-6100U tích hợp (Bộ nhớ đệm 3M, 2.30 GHz, TDP 15W) |
| Chipset |
Soc |
| Trí nhớ |
1x Ổ cắm SO-DIMM DDR4 260 chân, Hỗ trợ lên đến 32 GB
(2133Loại MHz, không có bộ đệm và không phải ECC) |
| Đồ họa |
• Đồ họa Intel® HD tích hợp
• Ba màn hình độc lập |
| Âm thanh |
• Máy tính Realtek® ALC888-GR
• Âm thanh độ nét cao |
| BIOS |
AMI 8Mbit SPI BIOS |

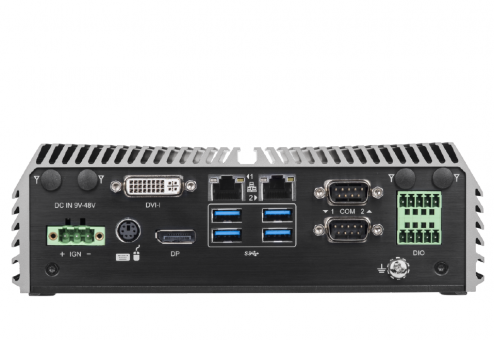

| Giao diện I / O |
DVI |
1x Đầu nối DVI-I, Độ phân giải 1920 x 1080 |
| DP |
1x Đầu nối DisplayPort (4096 x 2304 @ 60Hz, Theo thông số kỹ thuật của CPU)
* Độ phân giải tối đa đã được xác minh: 3840x2160 |
| LAN |
2x GbE LAN (Hỗ trợ Wake-on-LAN, Teaming, Jumbo Frame,
IEEE 1588v2 và PXE), RJ45
- GbE1: Intel I210
- GbE2: Intel I219LM |
| Cổng nối tiếp |
6x RS-232/422/485 với Điều khiển lưu lượng tự động (Hỗ trợ 5V / 12V), DB9 |
| USB |
．4x USB 3.2 Gen1, Loại A
．2x USB 2.0, Loại A |
| Cổng PS / 2 |
1x PS / 2, Đầu nối nữ Mini-DIN 6 chân |
| DIO cô lập |
8x DIO cách ly quang học (4x DI, 4x DO), khối thiết bị đầu cuối 10 chân hỗ trợ 5 ~ 48V |
| Dòng ra |
1x Line-out, Giắc cắm điện thoại 3.5mm |
| Mic-in |
1x Mic-in, Giắc cắm điện thoại 3.5mm |
| Nút nguồn |
1x Nút Bật / Tắt nguồn ATX |
| Công tắc AT / ATX |
1x Công tắc chế độ AT / ATX |
| Công tắc CMOS rõ ràng |
1x Công tắc CMOS rõ ràng |
| Đầu nối Bật / Tắt nguồn từ xa |
1x Đầu nối Bật / Tắt nguồn từ xa, Khối thiết bị đầu cuối 2 chân |
| Bộ nhớ |
Ổ cứng SSD / ổ cứng |
2x Vịnh HDD / SSD SATA 2.5 ", Hỗ trợ RAID 0/1 (Thế hệ3)
(Một bên trong, một mặt trước có thể truy cập và có thể thay thế nóng) |
| mSATA |
2x mSATA (Được chia sẻ bởi ổ cắm Mini-PCIe) (Thế hệ3) |
| Mở rộng |
Giao diện CFM (Mô-đun chức năng điều khiển) |
1x Giao diện CFM cho các mô-đun CFM |

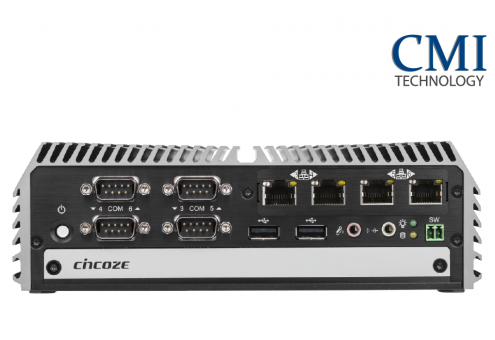

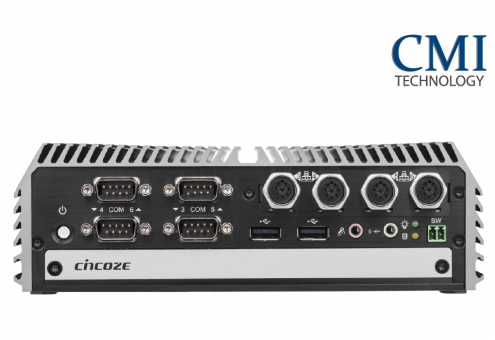

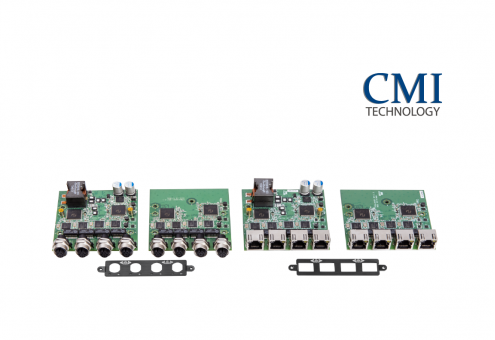

| Giao diện CMI (Kết hợp nhiều I / O) |
1x Giao diện CMI cho mô-đun CMI |

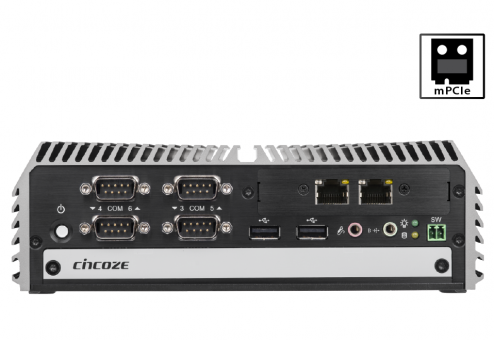

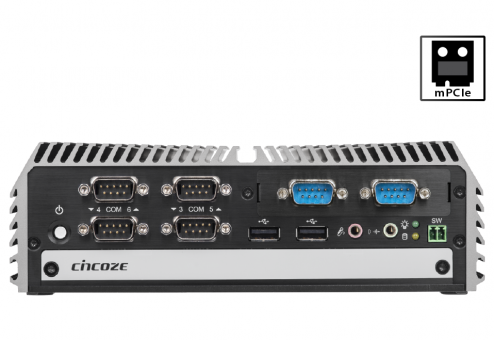

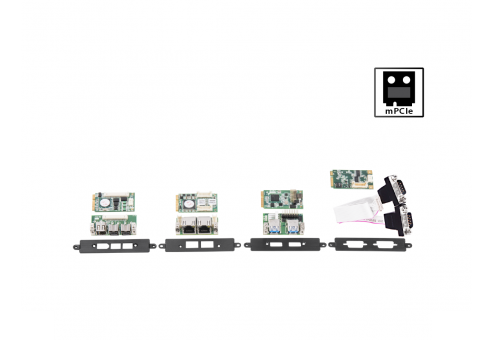

| Mini PCI Express |
2x Mini PCIe kích thước đầy đủ hỗ trợ mở rộng không dây & I / O |
| Ổ cắm SIM |
1x Ổ cắm SIM |
| Chức năng khác |
CFM |
Hỗ trợ công nghệ CFM (Mô-đun chức năng điều khiển) |
| CMI |
Hỗ trợ công nghệ CMI (Kết hợp nhiều I / O) |
| Khởi động lại ngay lập tức |
Hỗ trợ 0.2 giây |
| Siêu giới hạn |
Tích hợp Super Cap cho pin CMOS Không cần bảo trì |
| Hẹn giờ của cơ quan giám sát |
Phần mềm có thể lập trình hỗ trợ 256 cấp độ đặt lại hệ thống |
| Yêu cầu nguồn điện |
Loại nguồn |
AT/ATX |
| Nguồn điện đầu vào Voltage |
9~48VDC |
| Kết nối |
3-pin Khối thiết bị đầu cuối |
| Bộ đổi nguồn |
Bộ chuyển đổi AC / DC tùy chọn
．AC / DC 12V / 5A, 60W
．AC / DC 24V / 5A, 120W |
| Vật lý |
Kích thước (WxDxH) |
203 x 142 x 66,8 mm |
| Thông tin trọng lượng |
1.65 KG |
| Thi công cơ khí |
Nhôm ép đùn với kim loại nặng |
| Gắn |
Tường / Bên / DIN-RAIL / VESA |
| Thiết kế Unibody |
Có |
| Thiết kế không quạt |
Có |
| Thiết kế không cáp |
Có |
| Thiết kế không có jumper |
Có |
| Sự che chở |
Bảo vệ đầu vào nguồn ngược |
Có |
| Quá Voltage Bảo vệ |
Phạm vi bảo vệ: 51 ~ 58V
Loại bảo vệ: tắt điện áp hoạt động, bật lại ở mức đặt trước để phục hồi |
| Bảo vệ quá dòng |
15Một |
| Bảo vệ ESD |
+/-8kV (không khí), +/- 4kV (tiếp xúc) |
| Tăng |
2 Kv |
| MTBF |
Thời gian |
360, 145 Giờ |
| Mô hình tính toán |
Telcordia SR-332 Vấn đề 3, Phương pháp 1, Trường hợp 3 |
| Môi trường |
GB, GC |
| Nhiệt độ |
40°C |
| Hệ điều hành |
Windows |
Windows 10
Windows 8.1
Windows 7 |
| Môi trường |
Nhiệt độ hoạt động |
Nhiệt độ hoạt động: -40 ° C đến 70 ° C
(Với các thiết bị ngoại vi nhiệt độ mở rộng; Môi trường xung quanh với luồng không khí;
Theo IEC60068-2-1, IEC60068-2-2, IEC60068-2-14) |
| Nhiệt độ lưu trữ |
-40°C đến 85 ° C |
| Độ ẩm tương đối |
95% RH @ 70 ° C (không ngưng tụ) |
| Sốc |
Hoạt động, 50 Grms, Thời lượng nửa sin 11 ms
(w / SSD, theo IEC60068-2-27) |
| Rung động |
Hoạt động, 5 Grms, 5-500 Hz, 3 trục
(w / SSD, theo IEC60068-2-64) |
| EMC |
• CE, UKCA, FCC, ICES-003 Loại A
• EN 50155 (Chỉ EN 50121-3-2)
• Dấu điện tử |
| EMI |
• CISPR 32 được dẫn & bức xạ: Loại A
• EN / BS EN 50121-3-2 Dẫn & bức xạ: Loại A
• EN / BS EN IEC 61000-3-2 Phát xạ dòng điện hài: Loại A
• EN / BS EN61000-3-3 Dao động điện áp & nhấp nháy
• FCC 47 CFR Phần 15B, ICES-003 Dẫn & Bức xạ: Loại A |
| EMS |
• EN / IEC 61000-4-2 ESD: Tiếp xúc: 6 kV; Không khí: 8 kV
• EN / IEC 61000-4-3 RS: 80 MHz đến 1000 MHz: 20 V / m
• EN / IEC 61000-4-4 EFT: Nguồn AC: 2 kV; Tín hiệu: 2 kV
• EN / IEC 61000-4-5 Tăng vọt: Nguồn AC: 2 kV
• EN / IEC 61000-4-6 CS: 10V
• EN / IEC 61000-4-8 PFMF: 50 Hz, 1A / m
• EN / IEC 61000-4-11 Điện áp giảm & Ngắt điện áp: 0,5 chu kỳ ở 50 Hz |
